mportant;"> 要保證柴油發電機組排風口氣流組織合理，核心目標是實現熱風順暢排出、無回流 / 短路、低風阻，同時避免機組散熱效率下降或?qū)χ車h(huán)境 / 設備造成影響。具體需從 “位置規劃、尺寸匹配、路徑優化、防擾設計” 四大維度落實，關鍵措施如下：
一、優先規劃排風口位置：避開 “氣流沖突” 與 “散熱死角”
mportant;">
排風口位置直接決定氣流是否會 “走彎路” 或 “倒灌”，需遵循 3 個核心原則：
-
與機組散熱風扇 “同向?qū)?/span>
柴油發電機組的散熱風扇（通常在水箱側）是熱風的主要來源，排風口需正對風扇出風方向（偏差不超過 15°），確保熱風能沿 “風扇→水箱→排風口” 的最短路徑排出，避免因方向錯位導致熱風在機房內折返。 -
遠離進風口，杜絕 “氣流短路”
機組的進風口（新鮮冷空氣入口，多在機組側面 / 背面）與排風口需保持至少 2m 以上的水平距離，且垂直方向需錯開（如進風口在機房下部，排風口在機房上部）。若兩者過近，排出的熱風會被直接吸入進風口，導致機組吸入 “高溫空氣”，散熱效率驟降（可能使機組水溫升高 5-10℃，甚至觸發過載保護）。 -
避開障礙物與敏感區域
- 排風口外側需預留至少 1.5 倍風口直徑的無阻礙空間（如風口直徑 1m，外側 1.5m 內無墻壁、設備、綠植），防止熱風撞擊障礙物后反彈回流；
- 禁止將排風口對準易燃物（如柴油罐、紙箱）、精密設備（如控制柜、傳感器）或人員活動區，避免高溫熱風引發安全隱患或舒適度問題。
二、精準匹配排風口尺寸：避免 “風阻過大” 或 “風量不足”
mportant;">
排風口尺寸需與機組的散熱風量、允許風速嚴格匹配，尺寸過小會導致風阻激增（熱風排不出去），尺寸過大則會增加安裝成本且易進異物，具體計算與設計方法如下：
-
按 “散熱風量” 計算最小風口面積
首先獲取機組的額定散熱風量（可從機組說明書中查詢，如 1000kW 機組散熱風量約 20000-25000m3/h），再根據 “風量 = 風速 × 風口有效面積” 公式反推最小面積，公式為：
排風口有效面積（㎡）= 機組散熱風量（m3/h）÷ 風口允許風速（m/s）÷ 3600- 關鍵參數：風口允許風速建議控制在8-12m/s（風速＜8m/s 會導致風口過大，＞12m/s 會產生高頻噪音且風阻顯著增加）。
- 示例：某 500kW 機組散熱風量 15000m3/h，取風速 10m/s，則有效面積 = 15000÷10÷3600≈0.42㎡，若采用方形風口，尺寸約為 650mm×650mm（需預留 10% 冗余，實際取 700mm×700mm）。
-
風口面積需 “大于散熱風扇有效面積”
排風口的實際通風面積（需扣除百葉 / 防護網的遮擋面積）需比機組散熱風扇的有效通風面積大1.2-1.5 倍，避免風扇排出的熱風在風口處 “擁堵”（風扇有效面積可通過風扇直徑計算：面積 =πr2，r 為風扇半徑）。
三、優化排風路徑：減少 “局部阻力” 與 “氣流損耗”
mportant;">

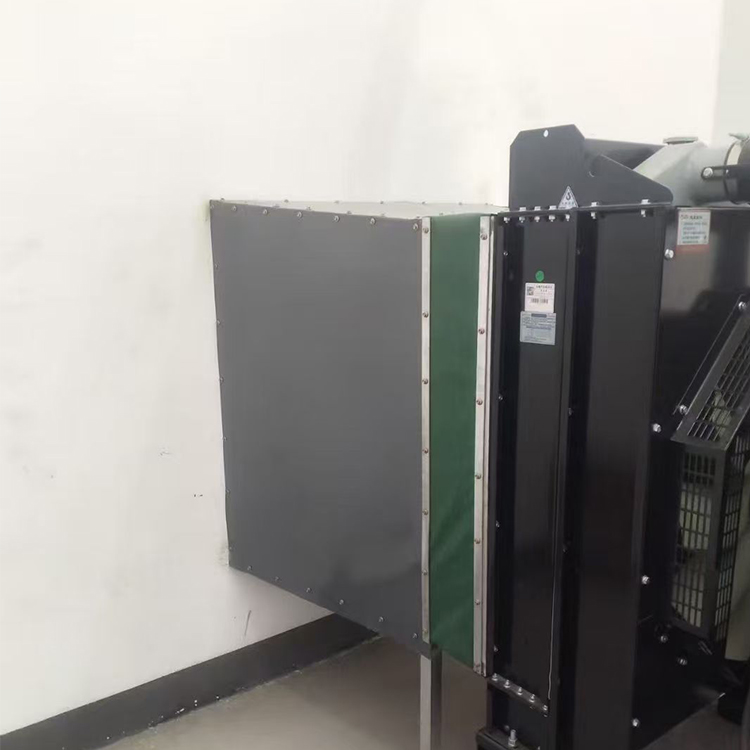

若排風口需通過管道連接（如機房空間狹小、需將熱風引至室外），管道設計是氣流組織的關鍵，需遵循 “短路徑、少彎頭、低阻力” 原則：
-
管道長度與彎頭控制
- 排風管道長度盡量≤5m，每增加 1m 長度，風阻會增加 5%-8%；
- 彎頭數量≤2 個，且需采用大曲率半徑彎頭（曲率半徑≥1.5 倍管道直徑，如 Φ500mm 管道，彎頭半徑≥750mm），避免 90° 直角彎頭（會產生渦流，風阻增加 30% 以上）。
-
管道截面與內壁要求
- 管道截面積需不小于排風口面積（避免縮口導致風速驟升），且全程保持一致（禁止變徑，尤其是 “大變小”）；
- 管道內壁需光滑（推薦鍍鋅鋼板或玻璃鋼材質），避免焊接毛刺、銹蝕凸起（會增加氣流摩擦阻力）。
四、加裝 “防回流 / 防干擾” 裝置：確保氣流單向穩定
-
安裝止回閥或防雨百葉
- 室外排風口必須加裝防雨百葉 + 止回閥：防雨百葉可防止雨水、異物進入，止回閥可在機組停機時自動關閉（避免冷風倒灌進機房，導致機組啟動時水溫過低）；
- 百葉角度需與氣流方向一致（傾斜角度 30-45°），且百葉間距不宜過小（避免遮擋氣流，建議間距≥50mm）。
-
消除渦流與負壓影響
- 若排風口位于機房角落或封閉空間，需在風口周圍預留 “擴散空間”（如在風口外側加裝導流板，引導熱風向斜上方擴散），避免熱風在角落堆積形成渦流；
- 若機房整體密封性強，需同步設計機房通風系統（如在機房另一側加裝進風風機），確保機房內氣壓平衡（避免因排風導致機房負壓，反而阻礙熱風排出）。
五、驗證與調整：確保氣流組織達標
mportant;">
安裝完成后，需通過 2 個步驟驗證效果：
- 溫度檢測：機組滿負荷運行 1 小時后，用紅外測溫儀檢測排風口外側溫度（應比環境溫度高 15-25℃，且無局部過熱），同時檢測機房內溫度（應≤40℃，且與排風口溫度差≤10℃，說明無熱風滯留）；
- 氣流觀察：在排風口外側懸掛輕紙條，若紙條穩定向外飄動（無反向或抖動），說明氣流單向順暢，無回流；若紙條無明顯動作或向內飄，需檢查風口位置、尺寸或管道是否存在堵塞。
總結：氣流組織合理的核心要點
| 維度 | 關鍵要求 | 目的 |
|---|---|---|
| 位置規劃 | 正對風扇、遠離進風口、無障礙物 | 避免氣流短路與回流 |
| 尺寸匹配 | 按散熱風量計算、面積≥風扇有效面積 1.2 倍 | 降低風阻，保證風量充足 |
| 路徑優化 | 短管道、少彎頭、內壁光滑 | 減少氣流損耗，避免渦流 |
| 防擾設計 | 止回閥 + 防雨百葉、機房氣壓平衡 | 確保氣流單向，避免外界干擾 |
mportant;">
只要嚴格遵循以上措施，即可實現柴油發電機組排風口的 “高效排風、無擾回流、低阻節能”，保障機組長期穩定運行。
